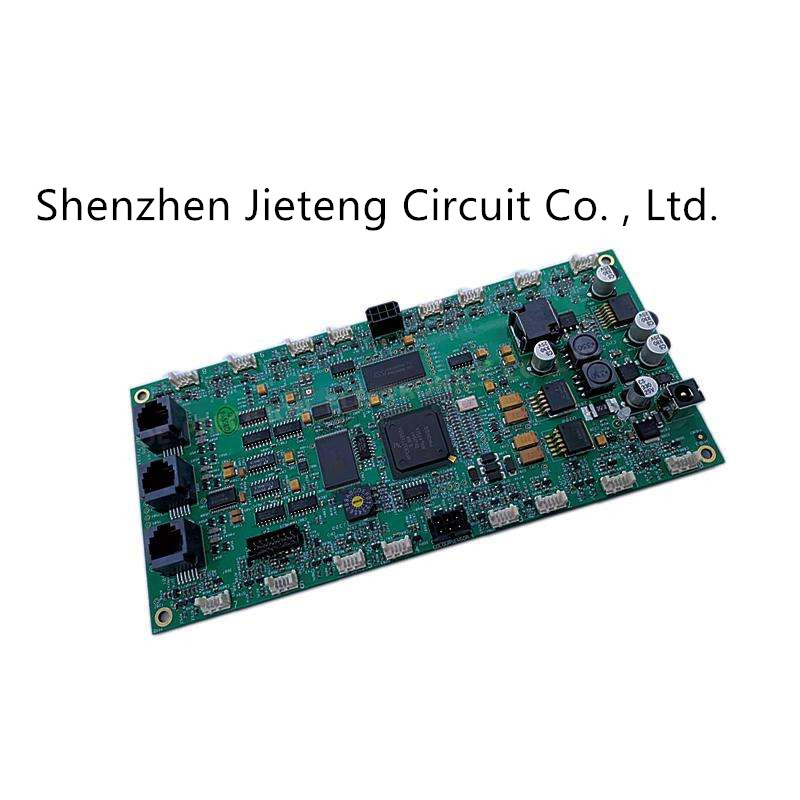

Assemblée flexible de carte PCB de carte électronique d'OEM 18um-70um

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
Lieu d'origine Guangdong, Chine
Nom de marque JIETENG
Certification ISO/TS16949/RoHS/TS16949
Numéro de modèle Rogers FR4
Quantité de commande min Négociable
Prix negotiable
Détails d'emballage Emballage de vide dans des cartons vides
Délai de livraison 5-8 la livraison de jours
Conditions de paiement Négociable
Capacité d'approvisionnement 150000 mètres carrés/mètres carrés par an

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Épaisseur de conseil 1.6mm Matière première CEM-1
Interlignage mn 0.2mm Couleur du masque de soudure vert
Service de test E-Test Norme de carte PCB IPC-A-610D
Mettre en évidence

carte 18um électronique flexible

,

carte 70um électronique flexible

,

ensemble du circuit imprimé 18um
Laisser un message
Description de produit

Les fabricants de panneau de carte PCB assemblent les cartes électronique multicouche

Détails essentiels
Type :
pcba d'électronique grand public
Point d'origine :
Guangdong, Chine
Type de fournisseur :
OEM/ODM
Épaisseur de cuivre :
18-70um
Matière première : :
FR4
Épaisseur : :
0.4/0.6/0.8/1.0/1.2/1.6/2.0.
La plus petite ouverture : :
Les 0,2 millimètres
Préparation de surface : :
OSP, étain, pulvérisant, placage à l'or

PROJET
CAPACITÉ DE TRAITEMENT
EXPLICATION DE PROCESSUS DÉTAILLÉE
Nombre de couche de production
1~10 planchers
Selon les documents de conception, 1~10 couches de plats perforés peuvent être faites.
Taille maximum
600x600mm
La taille est trop grande pour passer la machine de V-coupe ci-dessous.
Taille minimum
7x7mm
les besoins de 7mm d'être passé en revue
Tolérance de découpe
±0.15mm
tolérance 0.15mm de forme de plat de V-coupe
Spécifications d'épaisseur de plat
0.4~3.2mm
0.4/0.6/0.8/1.0/1.2/1.6/2.0.
Tolérance d'épaisseur
±10%
Le dépôt de cuivre, la résistance de soudure, la pulvérisation de bidon et d'autres processus affecteront l'épaisseur de plat.
Ligne largeur de limite
5mil (0.127mm)
La ligne largeur est plus grande que 6mil (0.15mm) autant que possible.
Ligne de limite distance
5mil (0.127mm)
Interlignage sera plus grand que 6mll (0.15mm) autant que possible.
Épaisseur de cuivre de finition
1oz (35um)
1oz est l'épaisseur en acier conventionnelle, qui peut être grimpée jusqu'à 20z et à 3oz.
Perçage mécanique
0.25~6.3mm
0,25 est l'ouverture minimum et 6,3 est l'ouverture maximum.
Tolérance de trou
± 0.075mm
Cette tolérance est dans la marge qualifiée permise.
Caractère minimum
≥ 0.85mm de taille de la largeur ≥0.15mm/
Les caractères sont trop petits, qui peuvent mener à l'ambiguïté.
Distance de la ligne à former
≥12mil (0.3mm)
Gardez une distance de sécurité quand gong ou V-coupe.
Type de soudure de résistance
Encre d'encre/mate photosensible
Huile verte/bleue/blanche/noire/rouge/pourpre
puzzle sans espacement
Omm
Pendant l'expédition d'imposition, le dégagement intermédiaire est 0.
Puzzle espacé
1.5mm
Quand l'espacement d'épissure est moins de 1.5mm, la difficulté du bord de gong sera augmentée.

Assemblée flexible de carte PCB de carte électronique d'OEM 18um-70um 0
