4 l'Assemblée TS16949 de service à la clientèle de carte PCB de câble de la couche Ro5880 a délivré un certificat

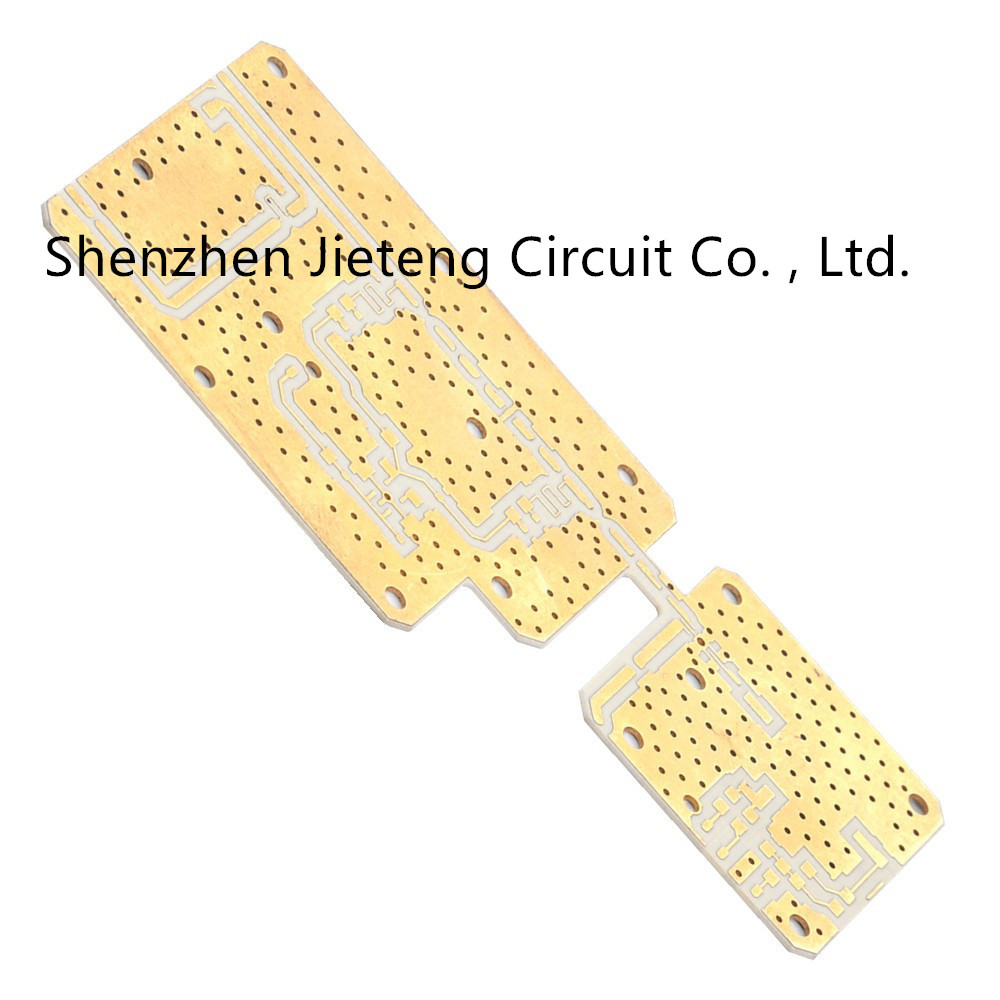

  • 4 Layer Ro5880 Flex PCB Customer Service Assembly TS16949 Certificated
Lieu d'origine Guangdong, Chine
Nom de marque JIETENG
Certification ISO/TS16949/RoHS/TS16949
Numéro de modèle pcba
Quantité de commande min Négociable
Prix negotiable
Détails d'emballage Emballage sous vide
Délai de livraison 5-8 jours pour la livraison
Conditions de paiement Négociable
Capacité d'approvisionnement 50000 mètres carrés/mètres carrés par mois

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Épaisseur de cuivre 1/2OZ 1OZ 2OZ 3OZ Matière première FR-4
Interlignage mn 0.1mm4mil) Ligne largeur minimale 4mil
Taille de trou de mn 0.2mm Épaisseur de conseil 0.2-6.0mm
Mettre en évidence

Service à la clientèle de la carte PCB Ro5880

,

Service à la clientèle de la carte PCB TS16949

,

Ensemble de carte PCB du câble Ro5880
Laisser un message
Description de produit

La carte de robot intelligent Bluetooth a inclus la carte sans fil de routeur de carte de carte PCB de panneau de trou borgne

Détails essentiels
Number modèle :
FL6205
Point d'origine :
Guangdong, Chine
Marque :
JIETENG
Nombre de couches :
4-layer
Matière première :
Ro5880
Épaisseur de cuivre :
1oz
Épaisseur de conseil :
0.4MM
Min. Hole Size :
0,15
Ligne largeur minimale :
0.1mm
Interlignage minimal :
0.15mm
Finissage extérieur :
L'ENIG
Masque de soudure :
Purple/GREEN/black/blue
Écran en soie :
BLANC
Contrôle d'impédance :
50/100 ohm
Est adapté aux besoins du client :
oui
Couche :
1
Certificat :
ROHS/ISO9001/SGS
Service de essai :
Essai électrique de 100%
Service :
Service sur un seul point de vente
Application :
Consommateur électrique
Paypayment :
T/T ; L/C ; Paypal ; Western Union

Capacité de fabrication de carte PCB
Article Capacité de fabrication
Couches 1-50 couches
Types matériels Fr-4, Fr-5, Haut-Tg, halogène libre, Rogers, Isola, taconique,
Arlon, téflon, aluminium basé, cuivre a basé la carte PCB
Épaisseur de conseil 8mil-236mil
Largeur de voie minimale 3mil/0.075mm
Min. Track Space 3mil/0.075mm
Épaisseur externe de Cu HOZ-15OZ/17um~525um
Épaisseur interne de Cu HOZ-8OZ/17um~280um
Nombre de bits de perçage (commande numérique par ordinateur) 6mil-256mil/0.15mm-6.50mm
Taille de trou de perçage de laser 4mil/0.1mm
Ration d'aspect 12h01
Masque de soudure Vert, bleu, blanc, noir, rouge, jaune, pourpre, etc.
Diamètre de trou branché 8mil-20mil/0.20mm-0.50mm
V-marquage de contrôle d'impédance Minute ±5%, général ±10%
Finissage extérieur HASL, HASL (sans plomb), or d'immersion, étain d'immersion,
Argent d'immersion, OSP, or dur (jusqu'à 100u »)

4 l'Assemblée TS16949 de service à la clientèle de carte PCB de câble de la couche Ro5880 a délivré un certificat 0

Capacité de fabrication de carte PCB :

Article Description Capacité
Matériaux en stratifié FR4, haut TG FR4, à haute fréquence, alun, FPC
Coupe de conseil Nombre de couches 1-48
Min.thickness pour des couches intérieures
(L'épaisseur de Cu sont exclues)		 0,003" (0.07mm)
Épaisseur de conseil Norme (0.1-4mm±10%)
Mn. Simple/double : 0.008±0.004 »
4layer : 0.01±0.008 »
8layer : 0.01±0.008 »
Arc et torsion pas plus de 7/1000
Poids de cuivre Poids externe de Cu 0.5-4 0z
Poids intérieur de Cu 0.5-3 0z
Perçage Taille minimum 0,0078" (0.2mm)
Déviation de perceuse ″ ±0.002 (0.05mm)
Tolérance de trou de PTH ″ ±0.002 (0.005mm)
Tolérance de trou de NPTH ″ ±0.002 (0.005mm)
Masque de soudure Couleur Vert, blanc, noir, rouge, bleu…
Clearanace minimum de masque de soudure 0,003 ″ (0.07mm)
Épaisseur (0.012*0.017mm)
Silkscreen Couleur blanc, noir, jaune, bleu…
Taille minimum 0,006 ″ (0.15mm)
Approvisionnement composant Oui
Tolérance de carte PCB ±5%
Max Size de conseil de finition 700*460mm
MOQ AUCUN MOQ (1pcs)
Finition extérieure HASL, l'ENIG, argent d'immersion, étain d'immersion, OSP…
Contour de carte PCB Place, cercle, irrégulier (avec des gabarits)
Paquet QFN, BGA, SSOP, PLCC, LGA
Montage partiel Plastique, métal, écran
Min Line /Space 0.075/0.075mm
