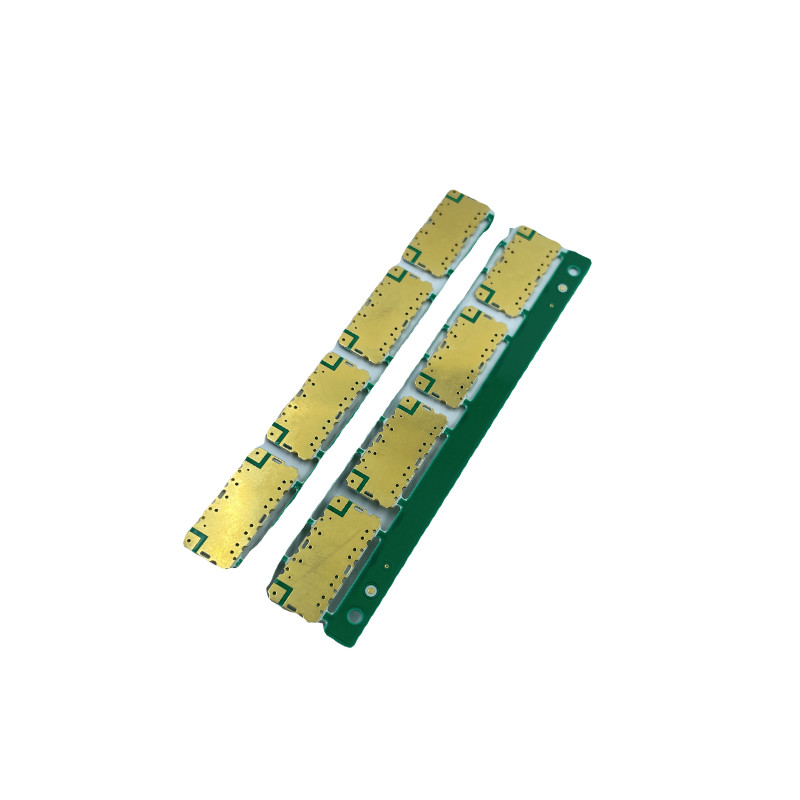

Carte du réveil PCBA, Assemblée de panneau de carte PCB d'épaisseur de l'en cuivre 1oz
| Lieu d'origine | Guangdong, Chine |
|---|---|
| Nom de marque | JIETENG |
| Certification | ISO/TS16949/RoHS/TS16949 |
| Numéro de modèle | PCBA |
| Quantité de commande min | négociable |
| Prix | negotiable |
| Détails d'emballage | Emballage intérieur de vide, carton standard externe |
| Délai de livraison | 5-8 jours pour la livraison |
| Conditions de paiement | négociable |
| Capacité d'approvisionnement | 100000 mètres carrés/mètres carrés par an |
Contactez-moi pour des échantillons gratuits et des coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Matière première | FR-4 | Épaisseur de cuivre | 1oz |
|---|---|---|---|
| Mn interlignage | 0.1mm | Épaisseur de conseil | 1.6mm |
| Ligne largeur minimale | 0.2mm | Finissage extérieur | L'ENIG, ou peut être adapté aux besoins du client |
| Mettre en évidence | Carte de PCBA 1oz,Carte de PCBA 0.1mm,Assemblée de panneau de carte PCB de l'ENIG |
||
Description de produit
Vente en gros préférentielle du réveil PCBA d'usine de conception directe de carte
| Capacité standard de carte PCB de JINHUA | |||
| Article | Processus | Capacité de fabrication | Remarque |
| 1 | Finissage extérieur | HASL, HASL SI, l'ENIG, électrodéposition de doigts d'or, OSP, immersion AG, Sn d'immersion, encre de carbone, masque peelable, vias de prise avec de la résine |
|
| 2 | Épaisseur de conseil | 0,1 MILLIMÈTRES | 8,0 MILLIMÈTRES | |
| 3 | Couches | 1 | 32 L | |
| 4 | Matériel | Marque : KB, ITEQ, Shengyi, Huazheng, NanYa, CEM, Arlon, Rogers, téflon, Polymide, panasonic, base en aluminium, halogène libre, Peters Soldermask, bande à hautes températures de Kapton, Taiyo Ink | |
| TG : le bas à la haute, TG135 à TG180 ; CTI : 175 à 600 | |||
| 5 | Taille de conseil | Taille maximum de conseil : 650 x 1200 millimètres ; Taille minimum de conseil : 3*3 MILLIMÈTRE | |
| 6 | Couche intérieure | (1) anneau de ligne : 4mil à simple face | Allongement : 10 : 1 |
| (2) trace minimum w/s pour 1 once : 3 mil/2.6mil | Épaisseur de cuivre de finition maximum : 18/18 once | ||
| (3) trou pour rayer ou capitonner l'espacement : minute 6mil | |||
| 7 | Perçage | (1) taille de finition de trou de minute : laser 0.1mm 0.15mm mécaniques | |
| (2) tolérance de taille de trou de PTH : ± 3 mil, tolérance de taille de trou de NPTH : ± 2 mil | tolérance d'enregistrement de position de trou : ± 2 mil | ||
| (3) taille minimum de fente : 0,55 millimètres | |||
| 8 | Couche externe | (1) 1oz : 3/3 mil, 2oz : 5/5 mil | Épaisseur de cuivre de finition maximum : 18/18 once |
| 9 | Électrodéposition | (1) épaisseur 1-10 mil d'en cuivre de mur de trou | |
| (2) 10:1 | |||
| 10 | Soldermask | (1) pont minimum 4mil de soldermaks | PROTECTION minimum 20 mil |
| 11 | Silkscreen | Couleur : … etc. blanc, noir, jaune, rouge. | Numéro de série, code barres, code de QR |
| 12 | Profilage | (1) tolérance de contour : ± 0.1mm | |
| (2) angle de V-CUT : 30 degrés et 45 degrés | largeur de V-coupe de minute 75 millimètres | ||
| (3) profondeur : Le panneau thickness≥1.2 millimètre demeurent des thicknss : 1/3 ; Le panneau thickness≤1.2 millimètre, demeurent l'épaisseur 20 le mil (0,5 millimètres) |
V-coupe de distance minimum pour cuivrer 0,4 millimètres | ||
| (4) angle taillant/profondeur : 20°/1.8 millimètre ; 30° /1.0 millimètre ; 45°/0.5 millimètre ; tolérance : ± 5°/± 0,2 millimètres | |||
| 13 | Arc et torsion | 1L≤1.0% layers≤0.75% 2L≤0.75% multi | |
| 14 | Capcity mensuel | 120 000 m2 | |
| Couche | Tour rapide/temps habituel | Production en série |
| 2L | 24 jours hours/4-5 | 8-10 jours |
| 4L | 48 jours hours/6-7 | 10-12 jours |
| 6L | 72 jours hours/7-8 | 12-14 jours |
| 8L | 72 jours hours/8-10 | 16-18 jours |
| 10L | 96 jours hours/12-14 | 18-20 jours |
