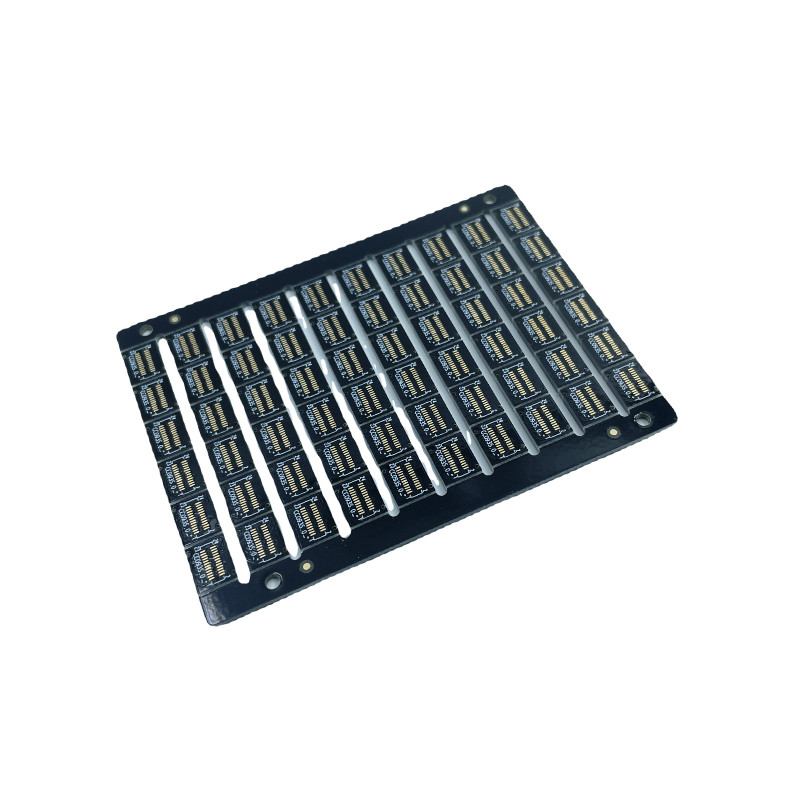

Traitement de haute précision de carte PCB de trou borgne du matériel médical HDI
| Lieu d'origine | Guangdong, Chine |
|---|---|
| Nom de marque | JIETENG |
| Certification | ISO/TS16949/RoHS/TS16949 |
| Numéro de modèle | Rogers |
| Quantité de commande min | négociable |
| Prix | negotiable |
| Détails d'emballage | Emballage de vide dans des cartons vides |
| Délai de livraison | 5-8 la livraison de jours |
| Conditions de paiement | négociable |
| Capacité d'approvisionnement | 150000 mètres carrés/mètres carrés par an |
Contactez-moi pour des échantillons gratuits et des coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Couleur de masque de soudure | Vert | Application | Appareil électronique |
|---|---|---|---|
| Service | assemblage de circuits imprimés smt | couleur de silkscreen | blanc |
| Utilisation | Contrôle d'industrie | Matière première | FR4 |
| Mettre en évidence | Carte PCB de trou borgne de matériel médical,Carte PCB de trou borgne de HDI,1.6mm PCBs à haute fréquence |
||
Description de produit
Ventes directes d'usine du traitement à haute précision de carte PCB de panneau de trou borgne du matériel médical HDI de carte PCB
Avec nos départements professionnels, nous pouvons offrir :
- Conception de carte PCB
- Fabrication de carte PCB : Le dossier de carte PCB ou le dossier de Gerber a eu besoin
- Assemblée de la carte PCB PCBA SMD SMT : La liste de Bom a eu besoin
- Conception électronique
- Désossage - la copie de carte PCB, clone de carte PCB, IC décodent
- Fourniture de composants
- Essai de produit fini de la carte PCB PCBA
- Production en série
- Fabrication sous contrat de Prodcution
- NDA - accord de Non-révélation
Détails essentiels
| Article | Spécifications | |
| 1 | Numbr d'une couche | 1-80 couches (norme) |
| 2 | Matériel | FR4, en aluminium, FPC |
| 3 | Finition extérieure | HASL (SI), placage à l'or, l'ENIG, or d'immersion, étain d'immersion, OSP |
| 4 | Épaisseur de conseil de finition | 0.2mm-6.00 millimètre (8mil-126mil) |
| 5 | Épaisseur de cuivre | minute de 1/2 once ; 12 onces de maximum |
| 6 | Masque de soudure | Vert/noir/blanc/rouge/bleu/jaune |
| 7 | Mn Trace Width et interlignage | 0.075mm/0.1mm (3mil/4mil) |
| 8 | Diamètre de Min.Hole pour la commande numérique par ordinateur Driling | 0.1mm (4mil) |
| 9 | Diamètre de Min.Hole pour le poinçon | 0.9mm (35mil) |
| 10 | La plus grande taille de panneau | 610mm*508mm |
| 11 | Position de trou | commande numérique par ordinateur Driling de +/-0.075mm (3mil) |
| 12 | Conducteur Width (w) | 0.05mm (2mil) ou ; +/--20% des illustrations originales |
| 13 | Diamètre de trou (H) | PTH L : +/-0.075mm (3mil) ; Non-PTH L : +/-0.05mm (2mil) |
| 14 | Tolérance d'ensemble | cheminement de commande numérique par ordinateur de 0.125mm (5mil) ; +/-0.15mm (6mil) par le poinçon |
| 15 | Chaîne et torsion | 0,70% |
| 16 | Résistance d'isolation | 10Kohm-20Mohm |
| 17 | Conductivité | <50ohm> |
| 18 | Tension d'essai | 10-300V |
| 19 | Taille de panneau | 110×100mm (minute) ; 660×600mm (maximum) |
| 20 | défaut repérage de Couche-couche | 4 couches : 0.15mm (6mil) maximum ; 6 couches : 0.25mm (10mil) maximum |
| 21 | Min.spacing entre le bord de trou au modèle de circuity d'une couche intérieure | 0.25mm (10mil) |
| 22 | Min.spacing entre l'ouline de conseil à la couche intérieure ofan de modèle de circuits | 0.25mm (10mil) |
| 23 | Tolérance d'épaisseur de conseil | 4 couches : +/-0.13mm (5mil) ; 6 couches : +/-0.15mm (6mil) |
| 24 | Contrôle d'impédance | +/--10% |
| 25 | Impendance différent | +-/10% |
