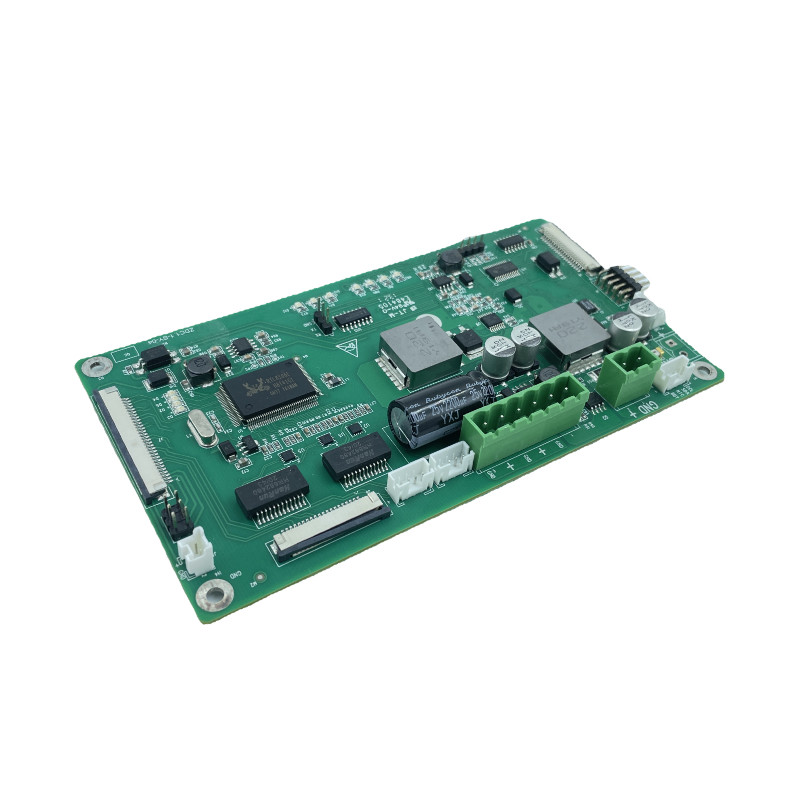

Carte de double couche de carte PCB, contrôleur Circuit Board de la matière première FR4

  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
Lieu d'origine Guangdong, Chine
Nom de marque JIETENG
Certification ISO/TS16949/RoHS/TS16949
Numéro de modèle PCBA
Quantité de commande min négociable
Prix negotiable
Détails d'emballage Emballage intérieur de vide, carton standard externe
Délai de livraison 5-8 jours pour la livraison
Conditions de paiement négociable
Capacité d'approvisionnement 150000 mètres carrés/mètres carrés par an

Contactez-moi pour des échantillons gratuits et des coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nombre de couches 1-8 couche Matière première FR4
Épaisseur de cuivre 1oz Épaisseur de conseil 1.6mm
Taille de conseil Double carte PCB de côté Masque de soudure vert/noir
Mettre en évidence

carte de la double couche 1oz

,

contrôleur Circuit Board de 1.6mm

,

Carte d'alimentation de l'énergie FR4
Laisser un message
Description de produit

Fabricants à simple face de carte de la production LED de carte d'alimentation d'énergie de carte de contrôleur de carte de double-couche de carte PCB

Détails essentiels
Number modèle :
FR-4
Type :
Fabrication de carte PCB
Point d'origine :
Guangdong, Chine
Marque :
JIETENG
Nombre de couches :
1-8 couche
Matière première :
FR4
Épaisseur de cuivre :
1oz
Épaisseur de conseil :
1.6mm
Min. Hole Size :
0.2mm
Ligne largeur minimale :
0.1mm
Interlignage minimal :
0.1mm
Finissage extérieur :
Hasl sans plomb, l'ENIG
Taille de conseil :
Double carte PCB de côté
Masque de soudure :
Vert/noir
Silkscreen :
Blanc
Essai :
Essai volant de sonde, banc d'essai
Application :
Dispositif de l'électronique

Article Spécifications
1 Numbr d'une couche 1-16 couches (norme)
2 Matériel FR4, en aluminium, FPC
3 Finition extérieure HASL (SI), placage à l'or, l'ENIG, or d'immersion, étain d'immersion, OSP
4 Épaisseur de conseil de finition 0.2mm-6.00 millimètre (8mil-126mil)
5 Épaisseur de cuivre minute de 1/2 once ; 12 onces de maximum
6 Masque de soudure Vert/noir/blanc/rouge/bleu/jaune
7 Mn Trace Width et interlignage 0.075mm/0.1mm (3mil/4mil)
8 Diamètre de Min.Hole pour la commande numérique par ordinateur Driling 0.1mm (4mil)
9 Diamètre de Min.Hole pour le poinçon 0.9mm (35mil)
10 La plus grande taille de panneau 610mm*508mm
11 Position de trou commande numérique par ordinateur Driling de +/-0.075mm (3mil)
12 Conducteur Width (w) 0.05mm (2mil) ou ; +/--20% des illustrations originales
13 Diamètre de trou (H) PTH L : +/-0.075mm (3mil) ; Non-PTH L : +/-0.05mm (2mil)
14 Tolérance d'ensemble cheminement de commande numérique par ordinateur de 0.125mm (5mil) ; +/-0.15mm (6mil) par le poinçon
15 Chaîne et torsion 0,70%
16 Résistance d'isolation 10Kohm-20Mohm
17 Conductivité <50ohm>
18 Tension d'essai 10-300V
19 Taille de panneau 110×100mm (minute) ; 660×600mm (maximum)
20 défaut repérage de Couche-couche 4 couches : 0.15mm (6mil) maximum ; 6 couches : 0.25mm (10mil) maximum
21 Min.spacing entre le bord de trou au modèle de circuity d'une couche intérieure 0.25mm (10mil)
22 Min.spacing entre l'ouline de conseil au modèle de circuits d'une couche intérieure 0.25mm (10mil)
23 Tolérance d'épaisseur de conseil 4 couches : +/-0.13mm (5mil) ; 6 couches : +/-0.15mm (6mil)
24 Contrôle d'impédance +/--10%
25 Impendance différent +-/10%
