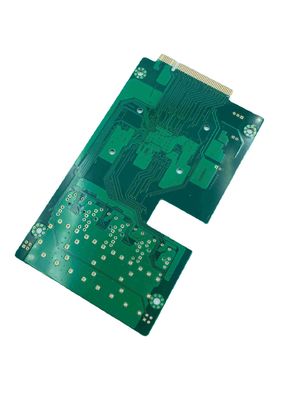

Prototype FR4 S1150G de panneau de carte PCB d'impédance d'or d'immersion de 8 couches
| Lieu d'origine | LA CHINE |
|---|---|
| Nom de marque | JIETENG |
| Certification | ISO/TS16949/RoHS/TS16949 |
| Numéro de modèle | FR4 |
| Quantité de commande min | Négociable |
| Prix | negotiable |
| Détails d'emballage | Carton vide, emballé sous vide |
| Délai de livraison | 5-8 jour ouvrable |
| Conditions de paiement | Négociable |
| Capacité d'approvisionnement | 150000 mètres carrés/année |
Contactez-moi pour des échantillons gratuits et des coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Matière première | FR-4 | Épaisseur de cuivre | 1oz |
|---|---|---|---|
| Type | Conseil électronique | Couleur de masque de soudure | Vert |
| Panneau de carte PCB profondément | 1.6mm | Ligne minimale distance/espace | 4/4mil |
| Mettre en évidence | Prototype de panneau de carte PCB d'or d'immersion,Prototype de panneau de carte PCB de 8 couches,Assemblée de panneau de la carte PCB 1OZ |
||
Description de produit
prototype FR4 S1150G de panneau de carte PCB de conseil d'impédance d'or de l'immersion 8-layer
carte de la carte PCB 8-layer
Capacité d'épaisseur de carte PCB : L'épaisseur de la carte PCB peut s'étendre de 0,2 à 4.0mm. Cependant, les conseils plus minces que 0.2mm ou plus abondamment que 4mm ont besoin de l'examen. Si l'épaisseur de conseil est 0.6mm ou moins, la carte PCB ne peut pas avoir une finition de surface de HASL.
Épaisseur de cuivre : L'épaisseur minimum des couches basses intérieures et externes d'en cuivre peut atteindre 0.3/0.5oz, l'épaisseur maximum peut atteindre 3oz, et le niveau avancé peut atteindre 4-6oz.
Tolérance de courbure et de torsion : La carte PCB a des 0,075% tolérances de courbure et de torsion.
Taille minimum de trou : La taille minimum de trou de la carte PCB peut être 0.15mm, mais panneaux avec des trous plus petits que 0.15mm doivent être passés en revue.
Capacité de forage minimum de HDI : La taille de forage minimum de carte PCB est 0.08-0.10mm.
Trace de carte PCB/capacité de dégagement : Trace de carte PCB/capacité de dégagement jusqu'à 3mil (0.075mm).
Méthode d'ensemble de carte PCB : Le contour de carte PCB peut employer l'acheminement, le V-CUT ou le poinçon.
Capacité d'épaisseur de masque de soudure : PCBs peut avoir une épaisseur standard de masque de soudure de 15-20um ou une épaisseur de la meilleure qualité de 35um.
Capacité minimum de largeur de pont de masque de soudure : La capacité minimum de largeur de pont de masque de soudure est 4 millions pour le vert et 4,8 millions pour d'autres couleurs.
Capacité remplissante de masque de soudure : La carte PCB peut avoir les trous remplissants de masque de soudure avec un diamètre de 0.1-0.5mm.
Couleur de masque de soudure : Le masque de soudure peut être couleurs noires, jaunes, rouges, blanches ou autres bleues, noires, mates vertes et mates de vert, bleues, mates.
Impression d'écran en soie de carte PCB : L'impression d'écran en soie de carte PCB peut être blanche, noir, ou d'autres couleurs peuvent être choisies selon des conditions.
| Comptes de couche : | 8 couches | Stratifié de carte : | FR4 |
| Épaisseur de cuivre différente : | 1/1/1/1OZ | Panneau de carte PCB profondément : | 1.6MM |
| Le plus petit trou de forage mécanique : | 0,20 millimètres | Ligne minimale distance/espace : | 4/4mil |
| Couleur de masque de soudure : | Couleur verte KSM | La couleur des légendes : | Couleur blanche |
| La surface de carte PCB a fini : | Or d'immersion | Profil de conseil : | Fraisage |
| Application de panneau de carte PCB : | contrôle industriel | ||
| Demande de la condition spéciale : | contrôle d'impédance | ||
Circuit Cie., Ltd de Shenzhen Jieteng.
Spécialisation dans la production de divers types de cartes de carte PCB
