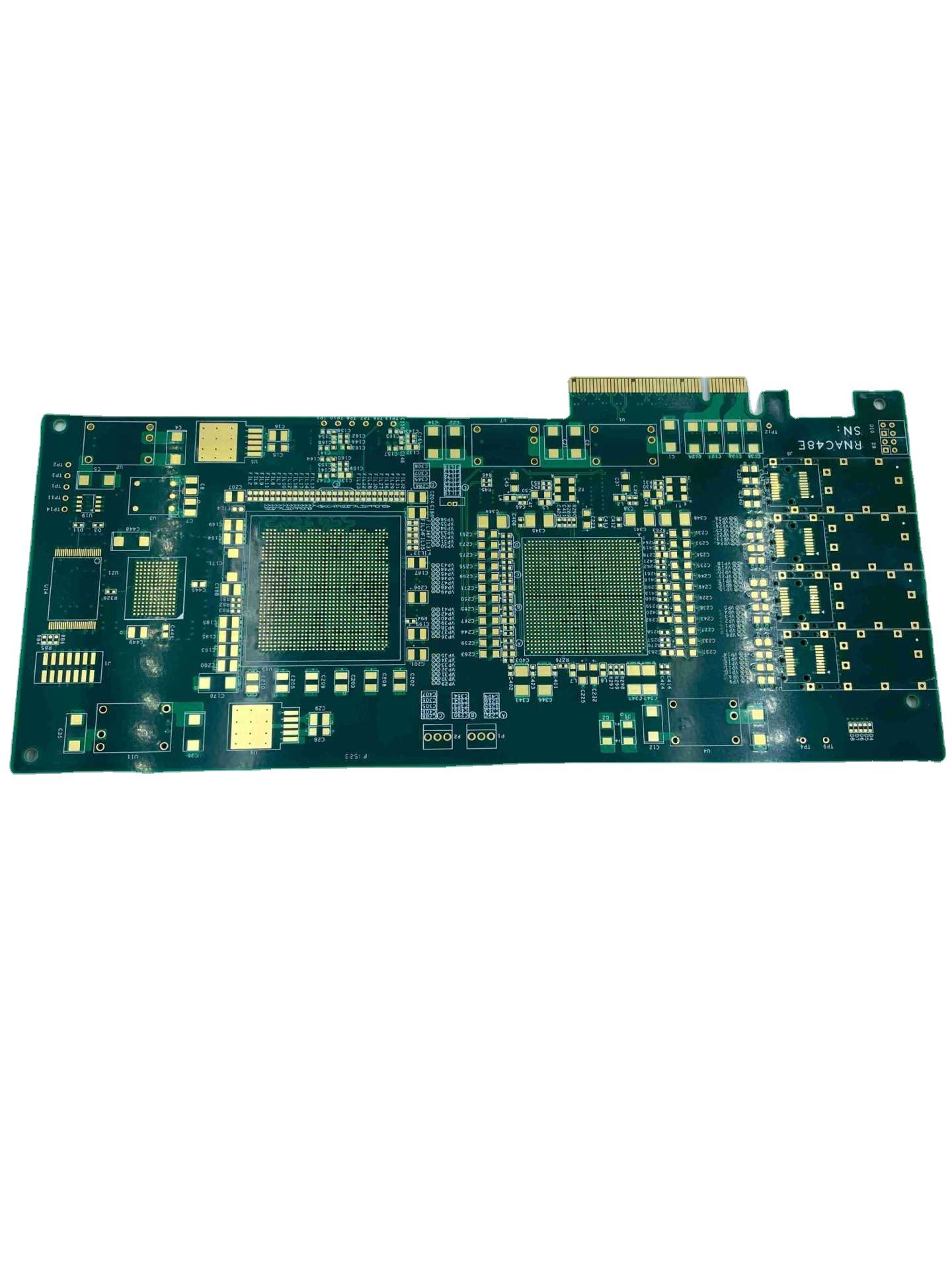

Le double a dégrossi or d'immersion du panneau 6mil de carte PCB de l'épaisseur FR4 de 2mm

or d'immersion du panneau FR4 6mil de carte PCB d'épaisseur de 2mm

Le nombre maximum de couches laissées est 32, et tous les ordres dépassant 20 couches exigeront l'examen supplémentaire.
La taille maximum pour un panneau de finition est 740 par 500 millimètres, mais si l'un ou l'autre des côtés du panneau est plus grand que 600 millimètres, le panneau devra être vérifiée.
Le plus de petite taille pour un panneau de finition est 5 par 5 millimètres.
Les matériaux de carte PCB disponibles pour l'usage incluent pi + FR4, FR4, Rogers, et gravure à l'eau forte.
La capacité d'épaisseur de carte PCB est entre 0,2 et 4,0 millimètres. Si l'épaisseur est moins de 0,2 millimètres ou plus considérablement que 4 millimètres, elle exigera un examen. En plus, les conseils avec une épaisseur de 0,6 millimètres ou moins ne peuvent pas avoir une surface de jet de bidon.
L'épaisseur de cuivre pour les couches de base intérieures et externes peut s'étendre de 0.3/0.5oz à 3oz, avec 4-6oz anticipé.
La tolérance permise pour l'arc et la torsion est 0,075%.
La taille minimum d'ouverture est de 0,15 millimètres, et toutes les ouvertures plus petites que cette taille exigera un double conseil.
La capacité de forage minimum de HDI est entre 0,08 et 0,10 millimètres.
La capacité de trace/dégagement de carte PCB est 3mil ou de 0,075 millimètres.
Les méthodes disponibles de formes de carte PCB incluent le routeur, le V-CUT, et le poinçon.
Les gammes de capacité d'épaisseur de masque de soudure de 15-20um standard à 35um avancé.
La capacité minimum de largeur de pont de masque de soudure varie selon la couleur, avec le vert ayant un minimum de 4mil et d'autres couleurs exigeant un minimum de 4.8mil.
Les gammes remplissantes de capacité de masque de soudure de 0,1 à 0,5 millimètres.
Les couleurs disponibles de masque de soudure incluent le vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, et blanc.
Les couleurs d'écran en soie de carte PCB incluent blanc, noir, et peuvent être adaptées aux besoins du client basé sur vos conditions.
Les gammes détachables de capacité d'épaisseur de masque de 500 à 1000 micromètres.
Les gammes à pellicule d'oxyde de capacité d'OSP de 0,2 à 0,5 micromètres.

Le circuit Cie., Ltd de Shenzhen Jieteng se glorifie sur son engagement à la qualité, et la société utilise l'équipement industriel avancé et les techniques pour assurer leur PCBs répondent aux normes les plus élevées. Avec une équipe d'ingénieurs et de techniciens expérimentés, nous travaillons étroitement avec nos clients pour nous assurer que notre PCBs répondent à leurs exigences spécifiques.
