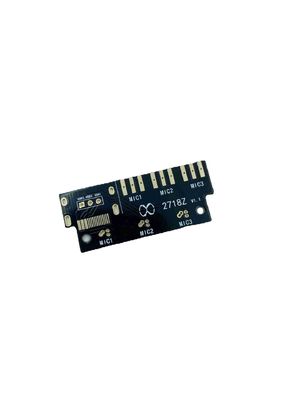

Trou branché de résine 4 épaisseur libre de l'halogène 4L extérieur de carte PCB L'ENIG de couche 2,0
Lieu d'origine | LA CHINE |
---|---|
Nom de marque | JIETENG |
Certification | ISO/TS16949/RoHS/TS16949 |
Numéro de modèle | FR4 |
Quantité de commande min | Négociable |
Prix | negotiable |
Détails d'emballage | Carton vide, emballé sous vide |
Délai de livraison | 5-8 jour ouvrable |
Conditions de paiement | Négociable |
Capacité d'approvisionnement | 150000 mètres carrés/année |

Contactez-moi pour des échantillons gratuits et des coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xMatière première | FR4 | Épaisseur de cuivre | 1 once |
---|---|---|---|
Finissage extérieur | HASL | Épaisseur de conseil | 1,6 |
Type de fournisseur | OEM | ||
Mettre en évidence | Trou branché de résine carte PCB de 4 couches,L'ENIG apprêtent carte PCB de 4 couches,Carte hybride libre d'halogène |
Trou branché de résine 4 épaisseur libre de l'halogène 4L extérieur de carte PCB L'ENIG de couche 2,0
Un trou branché de résine carte PCB de 4 couches est un type de carte électronique (carte PCB) qui a les vias ou les trous remplis de résine qui sont employés pour relier les différentes couches de la carte PCB. Ceci aide à améliorer la fiabilité et la représentation de la carte PCB en réduisant le risque de shorts électriques ou s'ouvre.
L'ENIG (or au bain chaud d'immersion de nickel) est un type de finition extérieure appliqué aux traces et aux protections de cuivre sur la surface de la carte PCB. Il implique de déposer une couche de nickel sur le cuivre, suivie d'une couche d'or d'immersion. Cette finition assure la bonne protection contre l'oxydation et d'autres formes de corrosion, et elle est utilisée généralement dans des applications de haut-fiabilité.
Une carte PCB de 4 couches a quatre couches de matériel de substrat et de traces de cuivre. Ceci tient compte des conceptions de circuit plus complexes et fonctionnalité accrue comparées pour choisir ou double-couche PCBs.
sans halogène se rapporte à l'absence des halogènes, qui sont des produits chimiques utilisés généralement à la fabrication de PCBs qui peut émettre les vapeurs toxiques une fois brûlée. PCBs sans halogène sont plus sûr pour les personnes et l'environnement, leur faisant un choix préféré pour beaucoup d'applications.
l'épaisseur 2,0 se rapporte à l'épaisseur globale de la carte PCB. Cette épaisseur est habituellement mesurée en millimètres et est une considération importante en concevant la carte PCB pour des applications spécifiques.
Épaisseur de cuivre | 10Z |
Épaisseur de conseil | 2.0MM |
Min. Hole Size | 0.15mm (perceuse mécanique) |
Ligne largeur minimale | 4mil |
Mn interlignage | 4mil |
Finissage extérieur | Customzied |
Couches | 2 |
Un cuivre plus épais | 1oz |
Types de produits | Conseil de HDI |
Couleur de masque de soudure | Rouge noir vert |
Meterial bas | HI-TG |
Surface de finition | HASL sans Leed |
Préparation de surface sélective | L'ENIG (or d'immersion) +Gold |
Min Solder Mask Bridge | 0.08mm |
Allongement | 15:1 |
Le circuit Cie., Ltd de Shenzhen Jieteng est un fabricant de la carte électronique (carte PCB) situé à Shenzhen, Chine. Se spécialisant dans la production de PCBs de haute qualité pour un large éventail d'applications comprenant industriel, des véhicules à moteur, des télécom et l'électronique grand public.
La société offre un grand choix de solutions de carte PCB comprenant PCBs à simple face, double face et multicouche, aussi bien que PCBs spécialisé pour la haute température, la haute fréquence et d'autres applications exigeantes.
